Grid structured packing– Smooth Surface for Large Surface Area in Distillation Column

Grid structured packing คือวัสดุที่ใช้ในหอกลั่น มีลักษณะเป็นแผ่นตะแกรงที่มีโครงสร้างซับซ้อน มันรวมข้อดีของ 2 อย่างเข้าด้วยกัน:

• พื้นที่ผิวสูง: เหมือนกับ structured packing ทั่วไป ทำให้การถ่ายเทความร้อนและมวลสารมีประสิทธิภาพสูง

• โครงสร้างที่แข็งแรง: เหมือนกับตะแกรง (grid) ทำให้ทนทานต่อการใช้งานหนัก

มันจึงเหมาะกับการใช้งานที่รุนแรงและมีปัญหาบ่อย ๆ เช่น:

• อุดตัน (plugging): ทนทานต่อการอุดตันได้ดี

• การเกิดคราบถ่าน (coking): พื้นผิวเรียบ ช่วยลดการสะสมของเหลวและลดโอกาสเกิดคราบถ่าน

• การกัดกร่อน (erosion) และมีของแข็งปน (containing solids): โครงสร้างที่แข็งแรงช่วยให้ทนทานต่อการกัดกร่อนจากของแข็งได้ดี

โดยสรุปคือ Grid structured packing เป็นวัสดุที่ช่วยให้การทำงานของหอกลั่นมีประสิทธิภาพสูง และยังมีความทนทานสูง เหมาะสำหรับงานที่ยากและมีปัญหาเรื่องการอุดตันหรือการสะสมของคราบต่าง ๆ ครับ

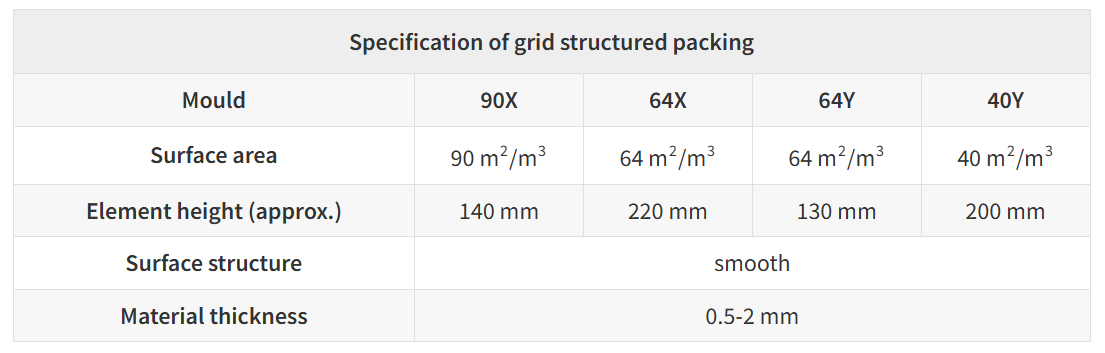

Specification

Material: SS304, SS304L, SS316, SS316L, SS904L, SS410S, Alloy C276, Alloy 400, etc.

Feature

• Suitable for coking and fouling applications due to its geometrical structure and smooth surface.
• The structure and element height allow for easy cleaning.
• It can be removed, unscrewed and cleaned with a water jet.
• Efficient dissipation of temperature.
• Mechanically robust structure.
• Much better separation efficiency than traditional grid structured packing.
• Typical application (oil refineries).

Application

Grid structured packing is used for fouling, erosion, coking and high solids content applications. Such as: crude tower pump-around, vacuum tower pump-around, cracked gas quench towers, FCC main fractionator slurry pump-around, quench towers in steel mill, coker fractionator wash section, atmospheric crude unit wash section, crude vacuum unit wash section, flue gas absorbers/scrubbers.
